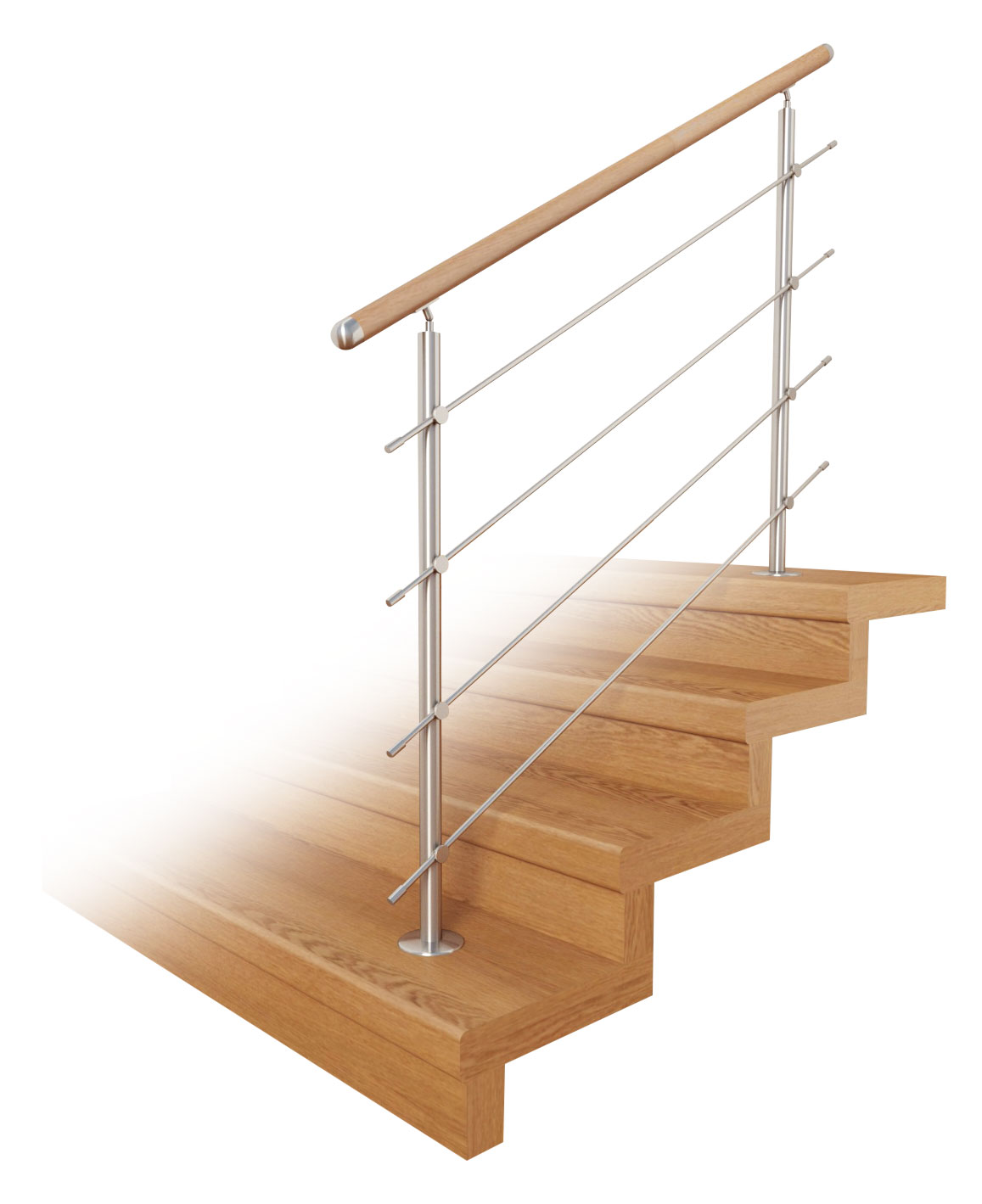

Zábradlie antikorové

Využitie pre vnútorný aj exteriérový priestor

V súčasnosti sa antikorovéz ábradlei stále viac používa v moderných novostavbách. V schodiskovom systme TOPSTEP nájdete ceý rad variantov vrátane kombinácií s dreveným držadlom.

Antikorové zábradlie sa vyrába z kvalitného antikorózneho materiálu triedy 17.240 vhodného do interiérov, ktorý zaisťuje jeho výborné úžitkové vlastnosti. Štandardnou úpravou povrchu je kefovanie alebo leštenie.

Zábradlie

Názov Technická špecifikácia Obj. číslo

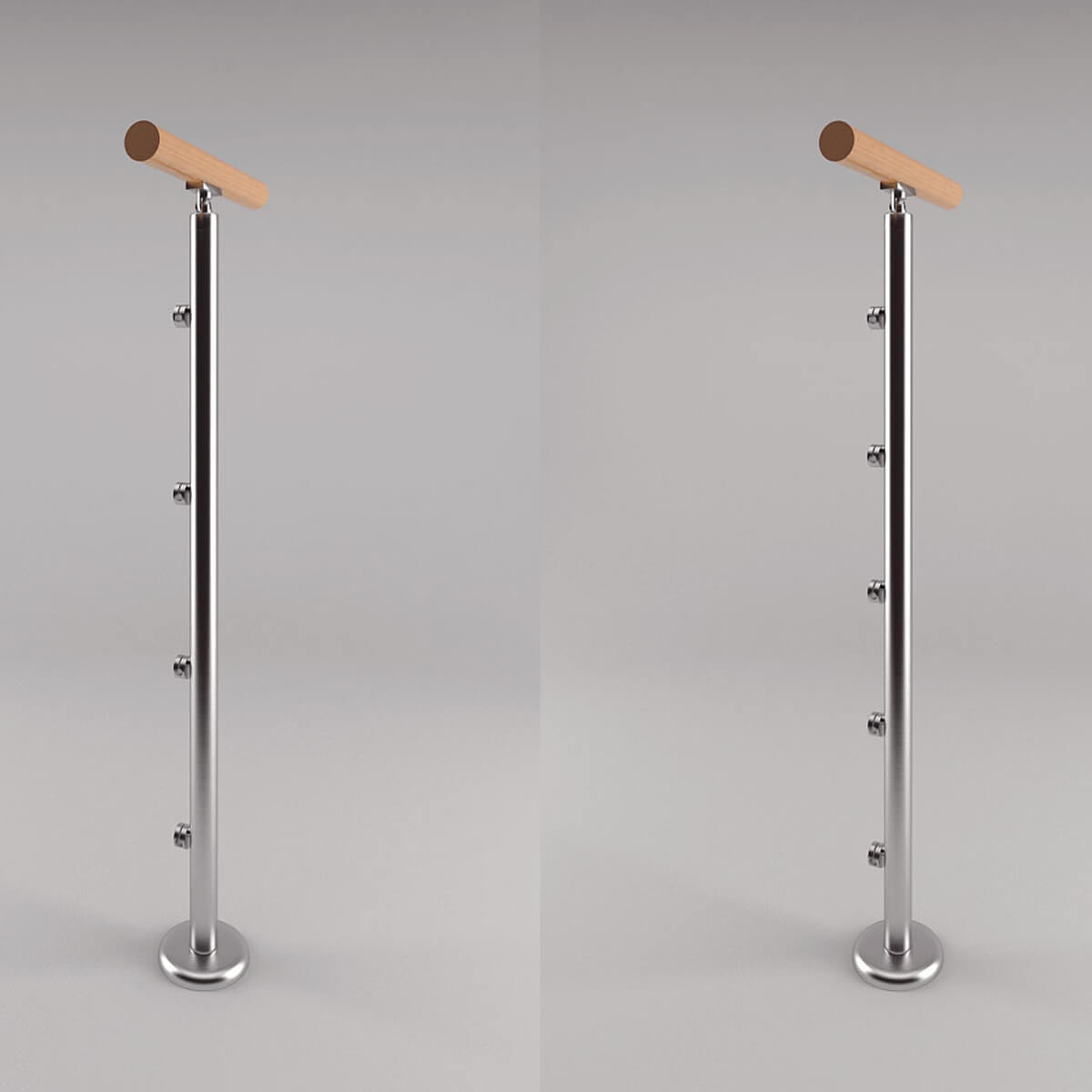

Stĺpik – horné kotvenie D 32 x 2 x 900 mm; otvory na 4 a 5 výplní TZ-10

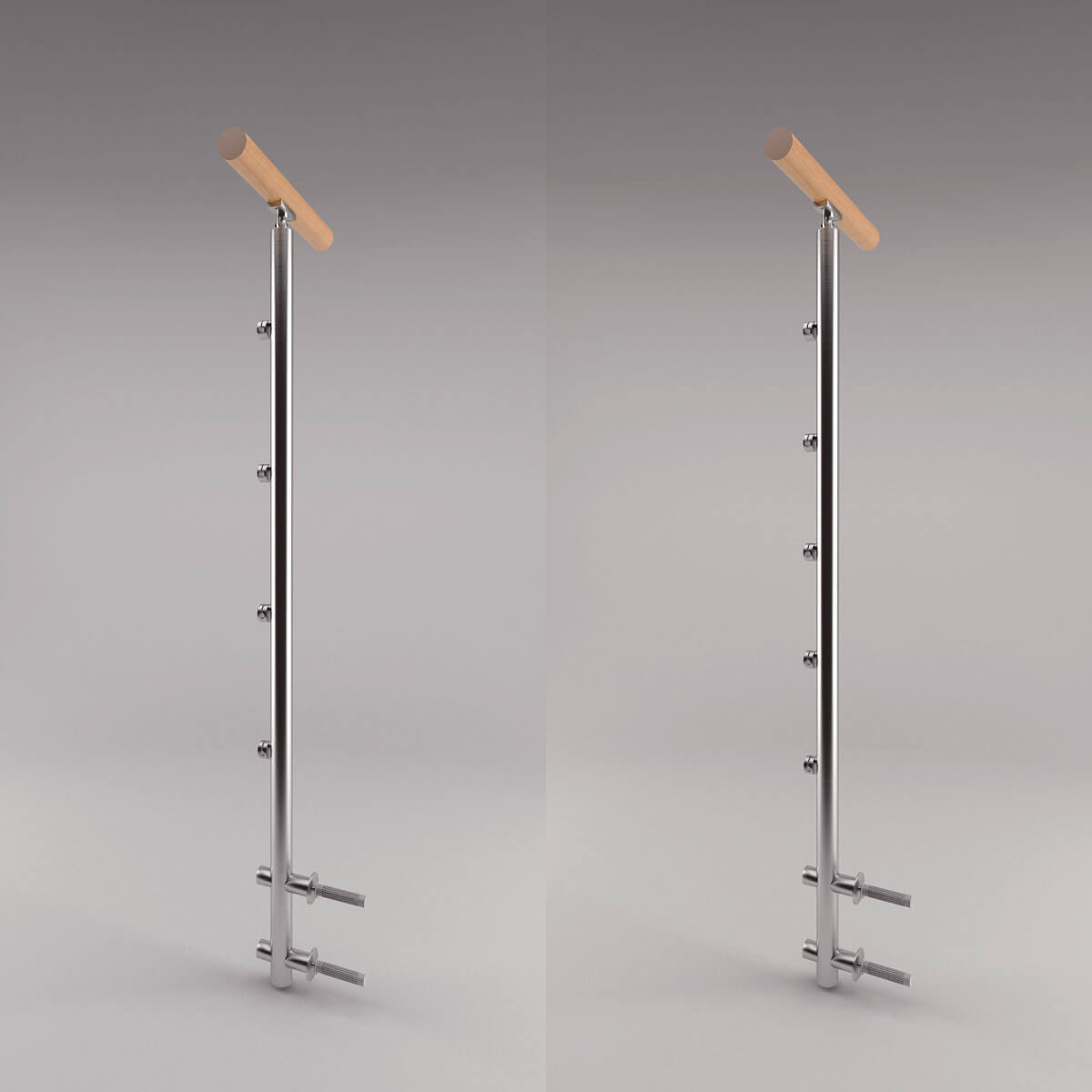

Stĺpik – bočné kotvenie D 32 x 2 x 1120 mm; otvory na 4 a 5 výplní TZ-11

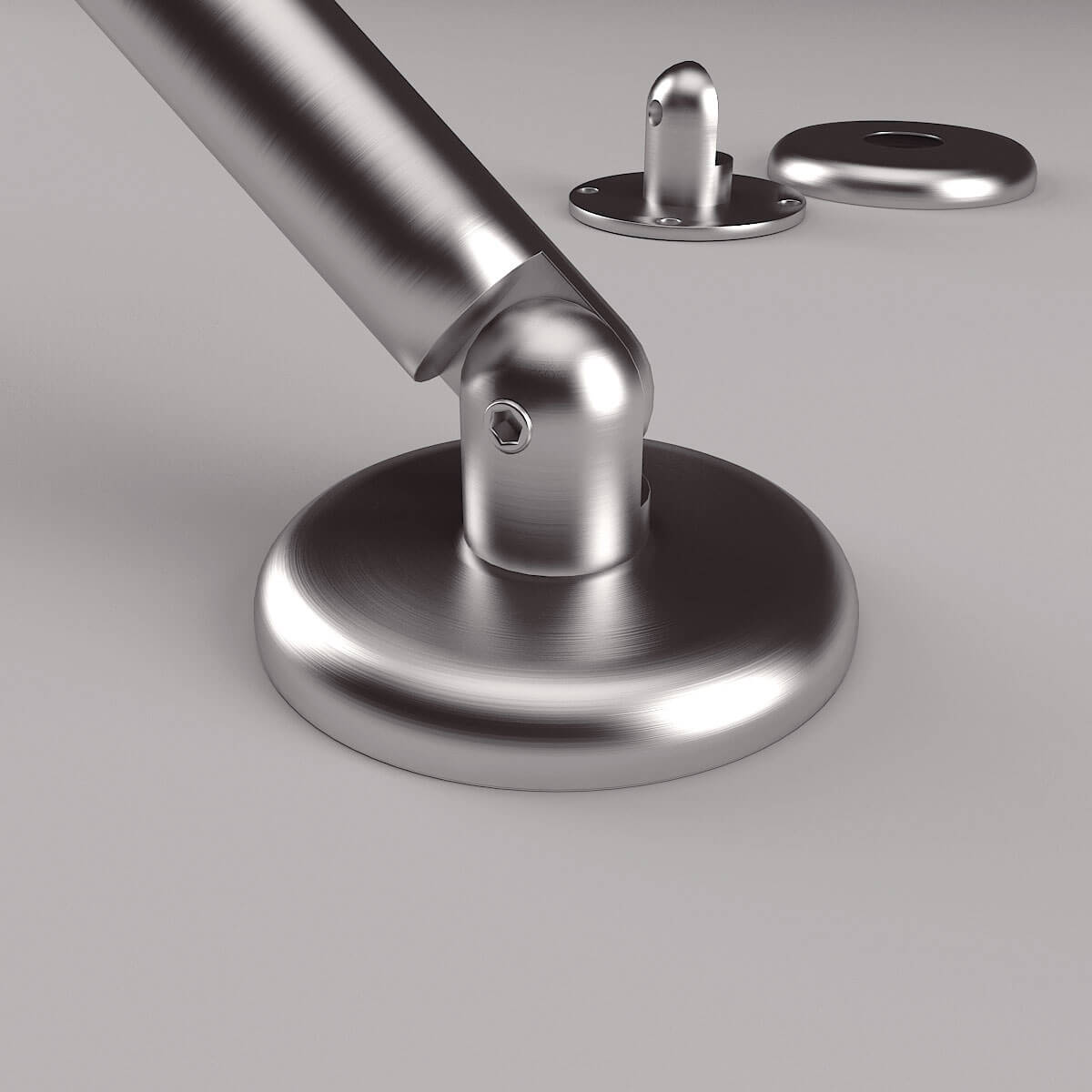

Stĺpik – horné kotvenie s kĺbom D 32 x 2 x 790 mm / M8; otvory na 4 a 8 výplní TZ-12

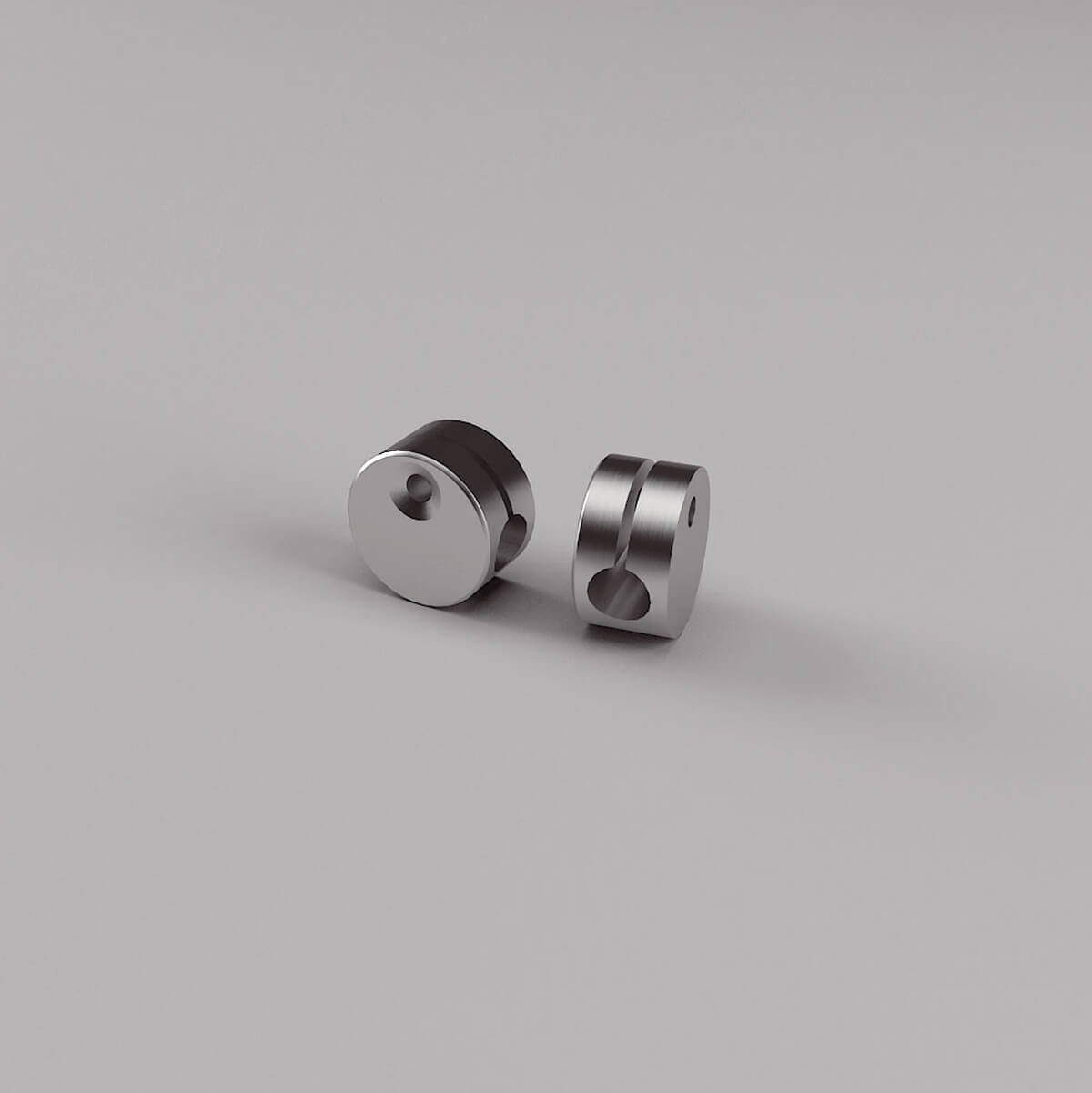

Príchytka výplne D 27,5 x 18 mm TZ-13

Výplň priebežná dutá D 10 x 1,5 mm; 3000 mm TZ-14

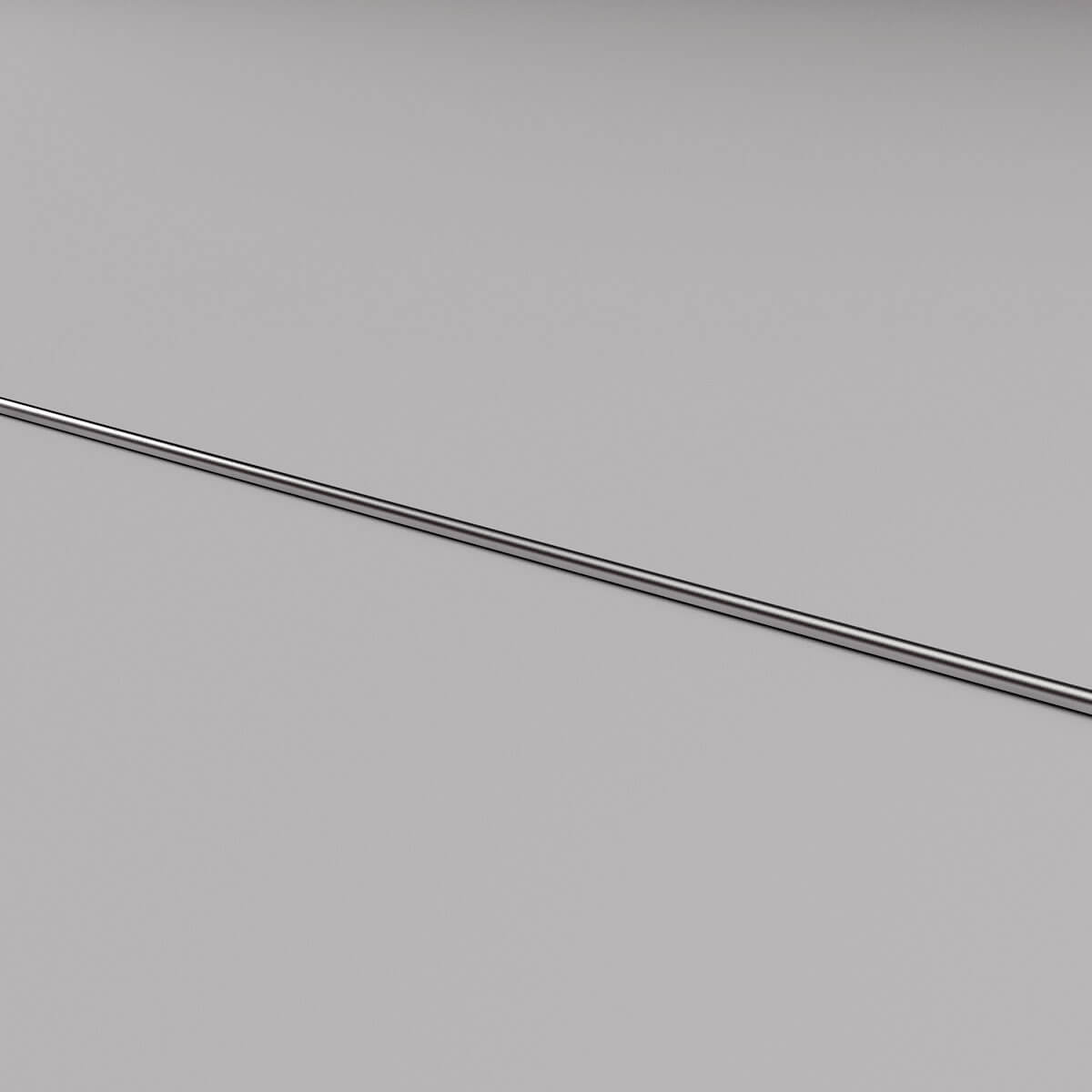

Výplň priebežná plná D 10 mm; 3000 mm TZ-28

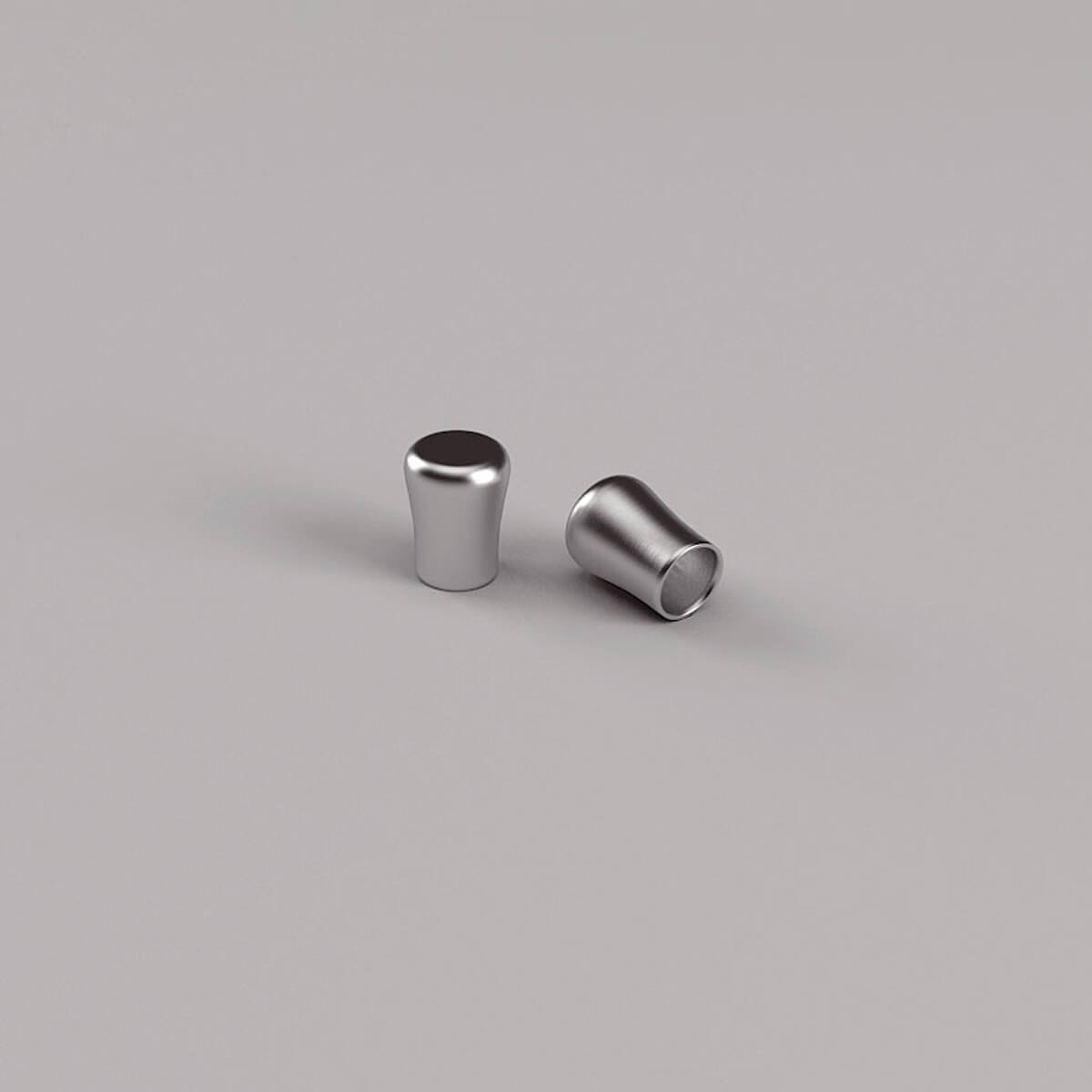

Ukončenie výplne D 12 x 1 x 15 mm TZ-15

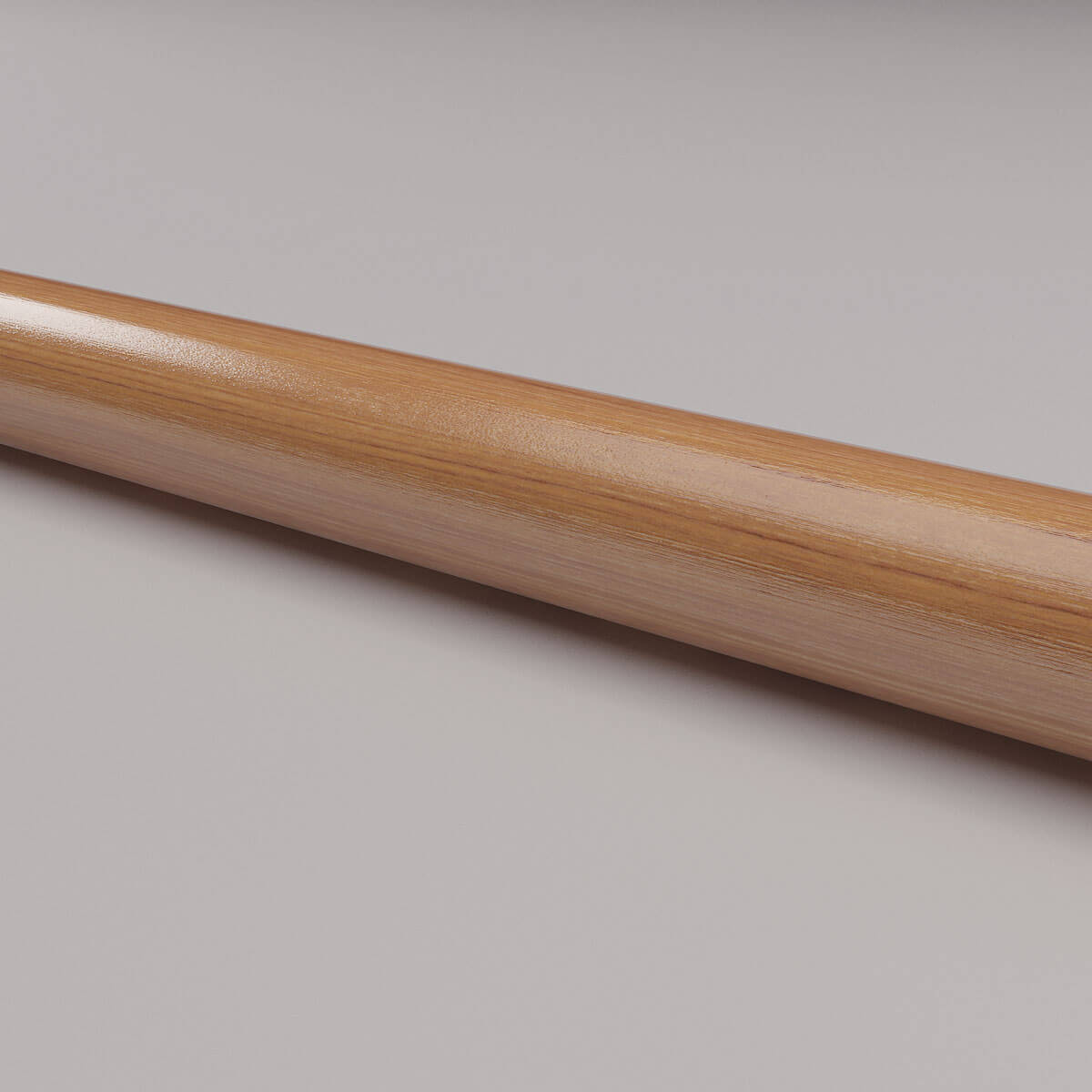

Držadlo – drevo D 40 mm; 3000 mm; 2000 mm
TZ-16

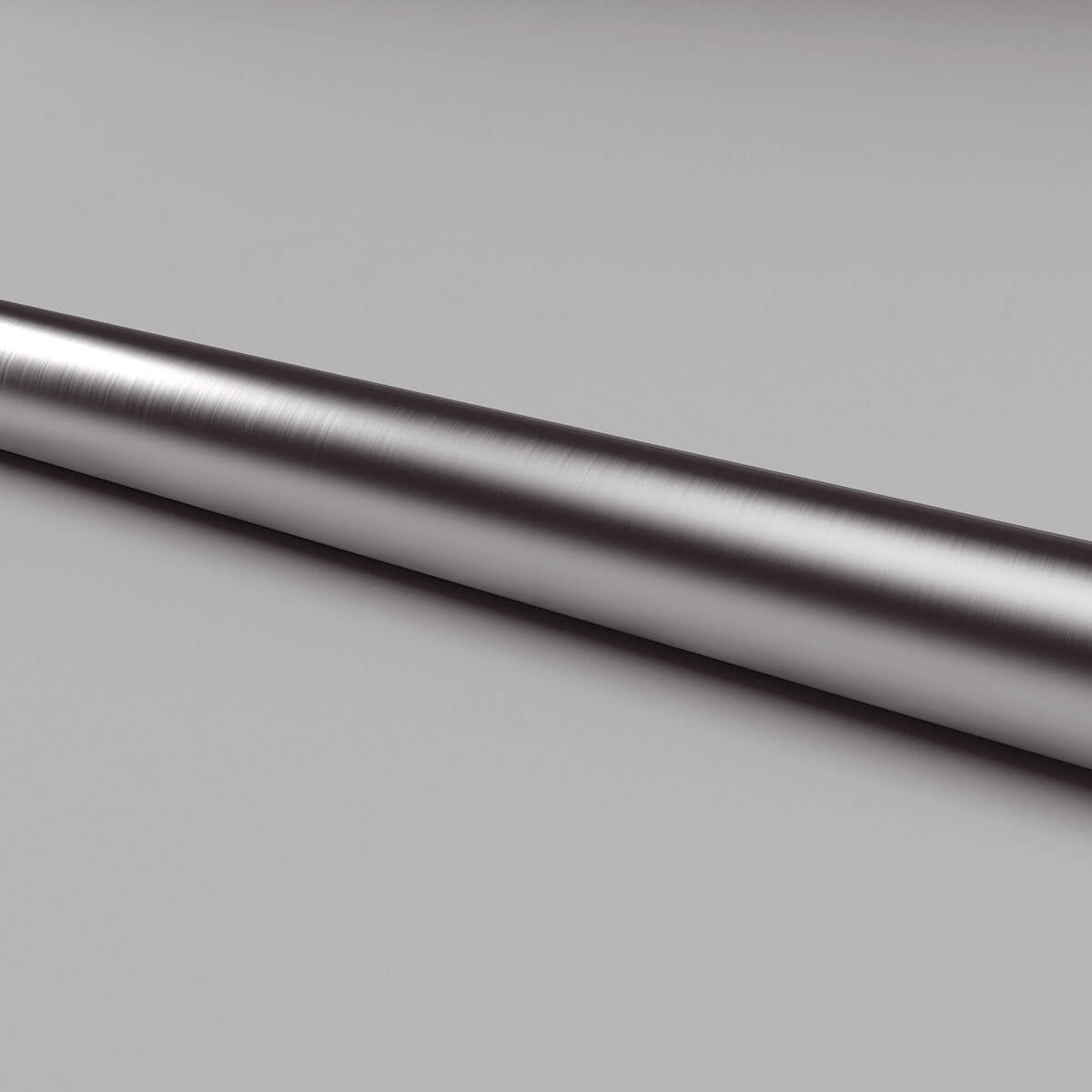

Držadlo – antikoro D 40 x 1,5 mm; podľa požiadavky TZ-17

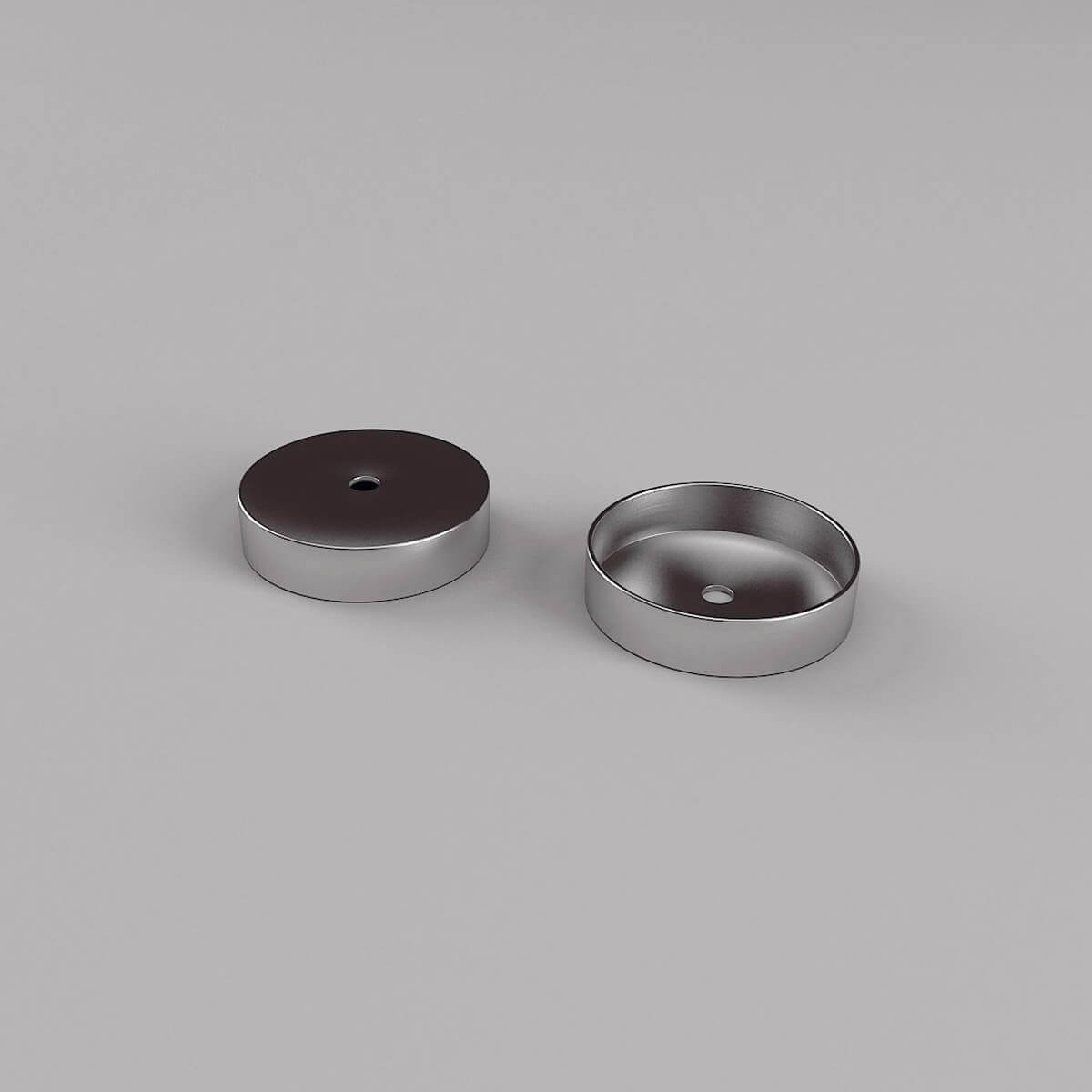

Ukončenie držadla do steny D 40 x 10 mm TZ-18

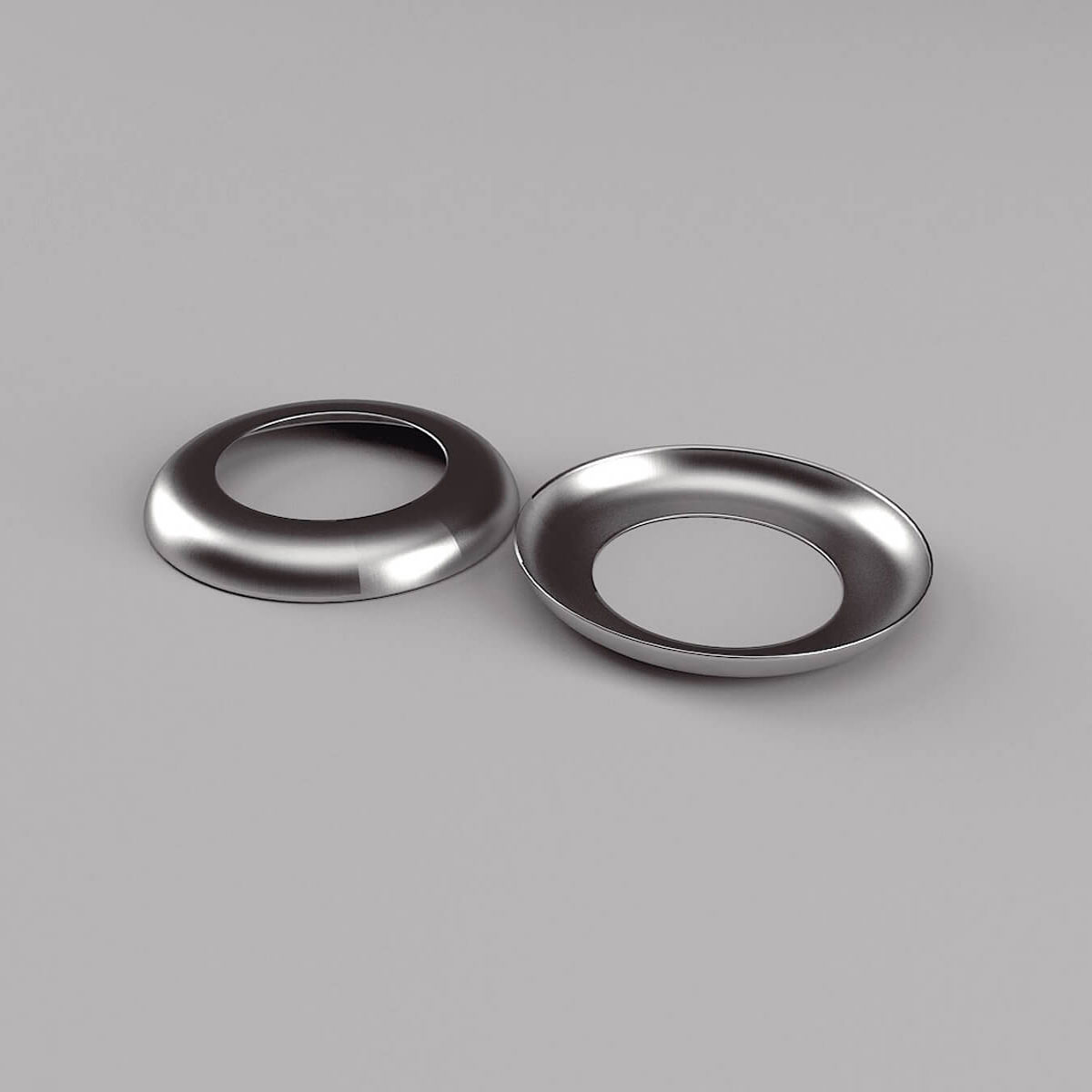

Ukončenie držadla do steny D 60 D 40–60 mm TZ-19

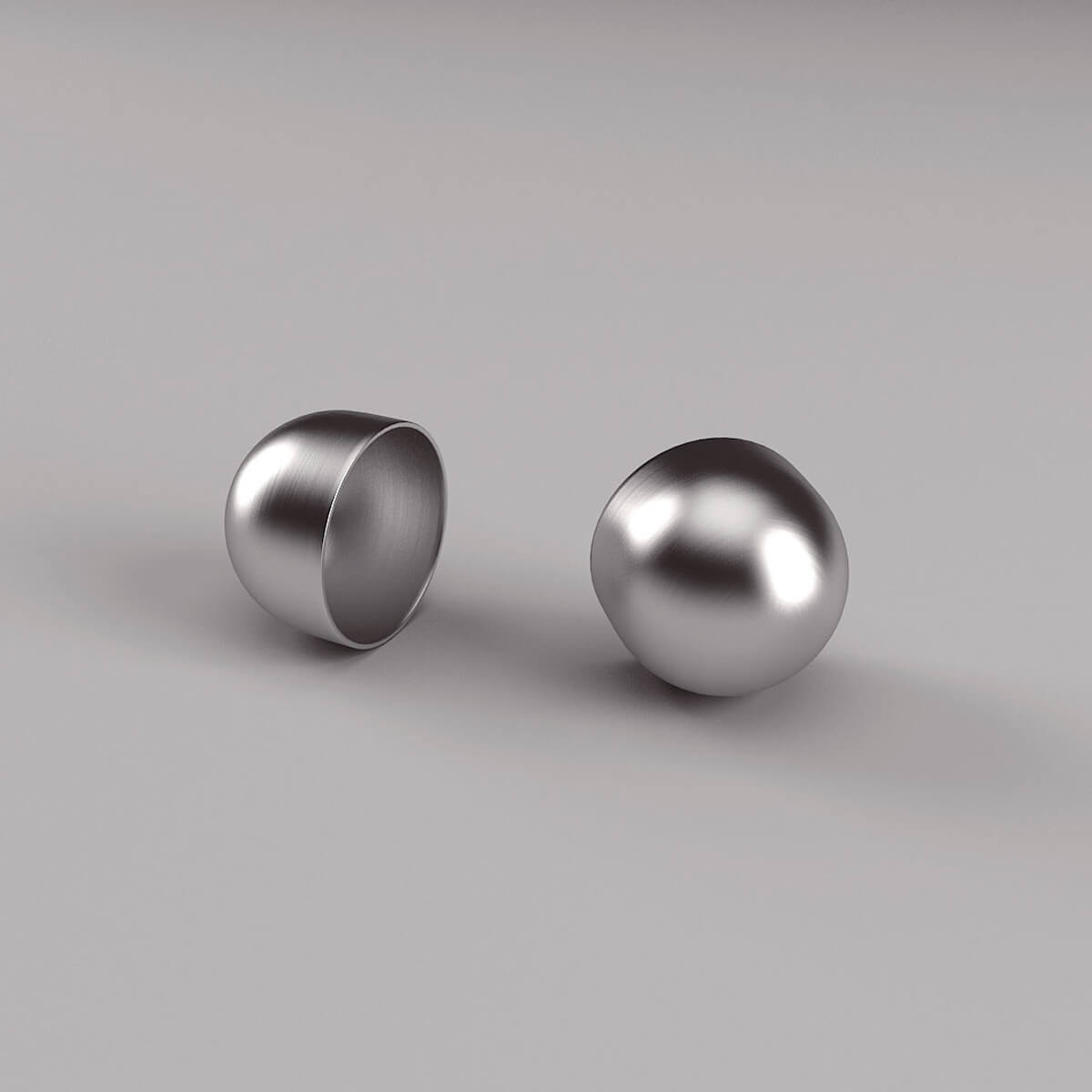

Ukončenie držadla rádiusové D 40 x 1,5 x 32 mm TZ-20

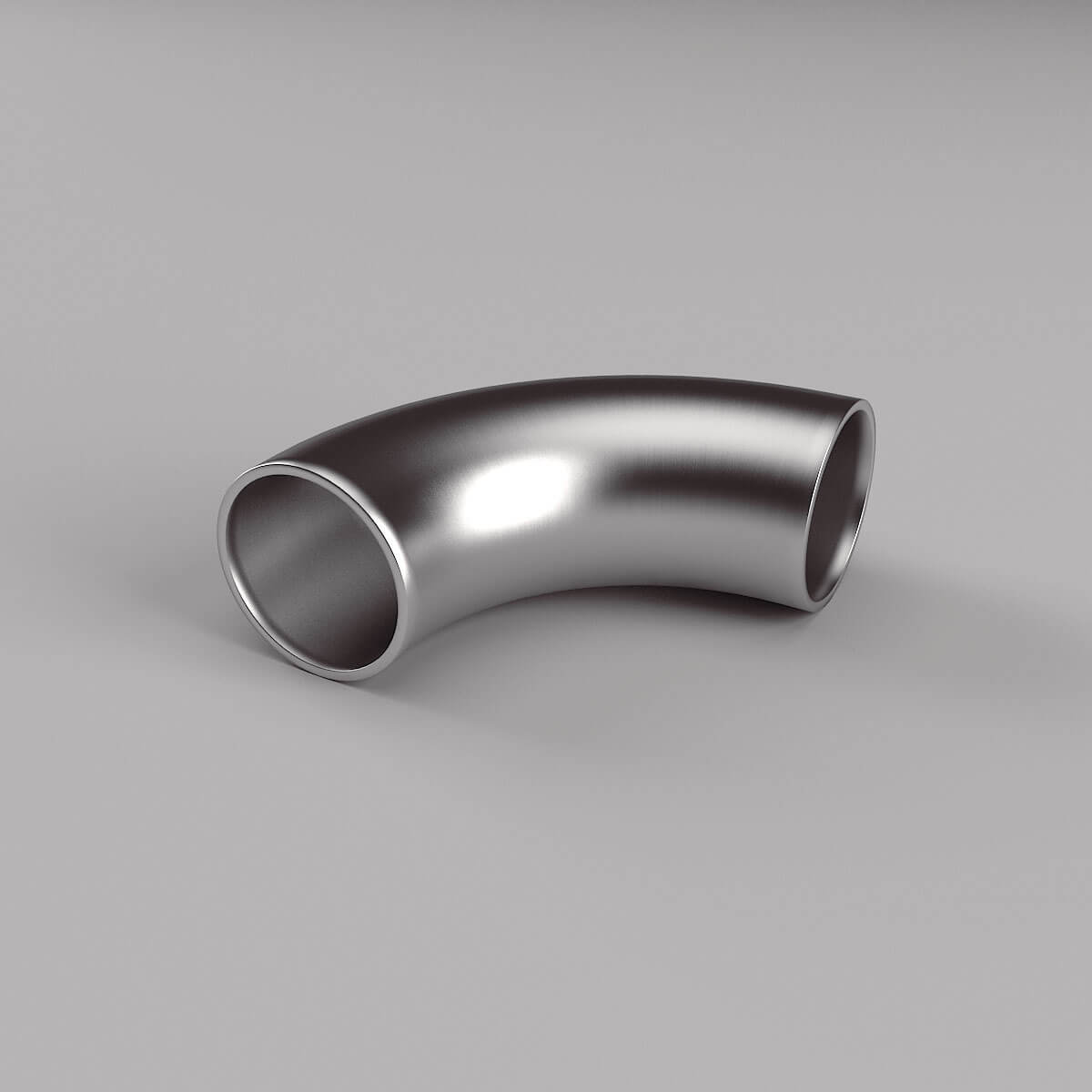

Kĺb pevný 90° D 40 x 1,5 mm TZ-21

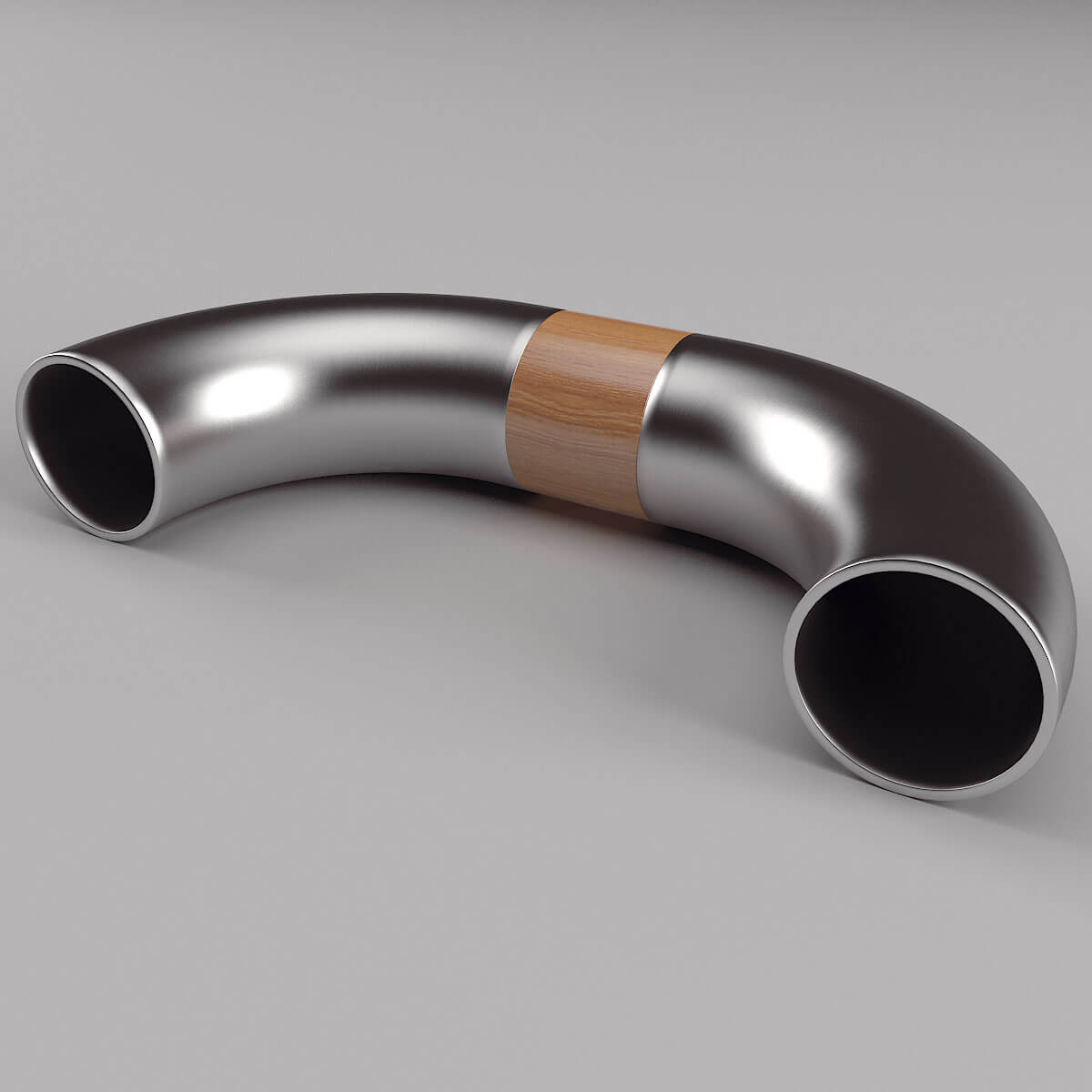

Kĺb otočný 180° drevená spojka; 20, 30, 40, 50 mm / R60 TZ-22

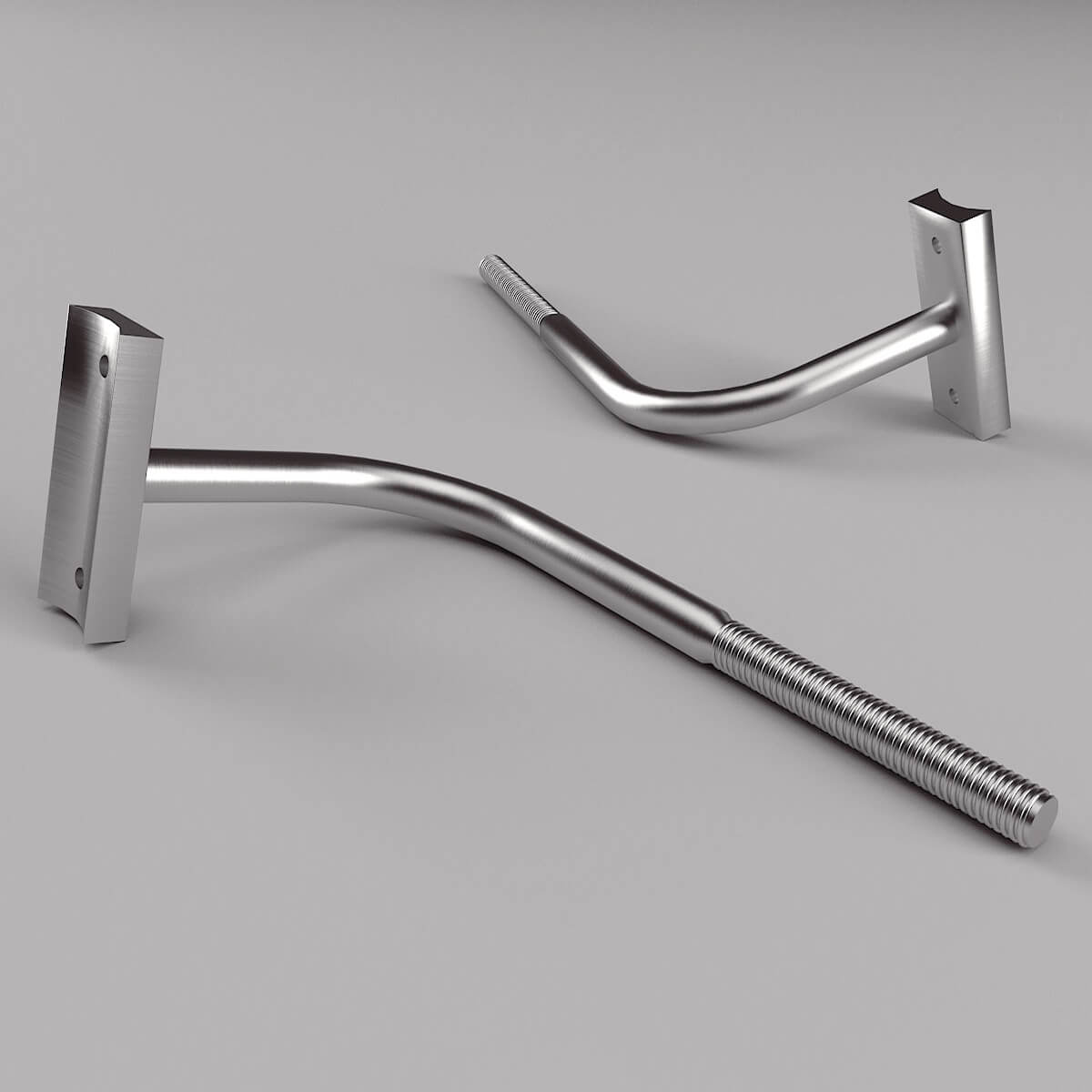

Príchytka držadla zváraná D 10 mm / M10 TZ-23

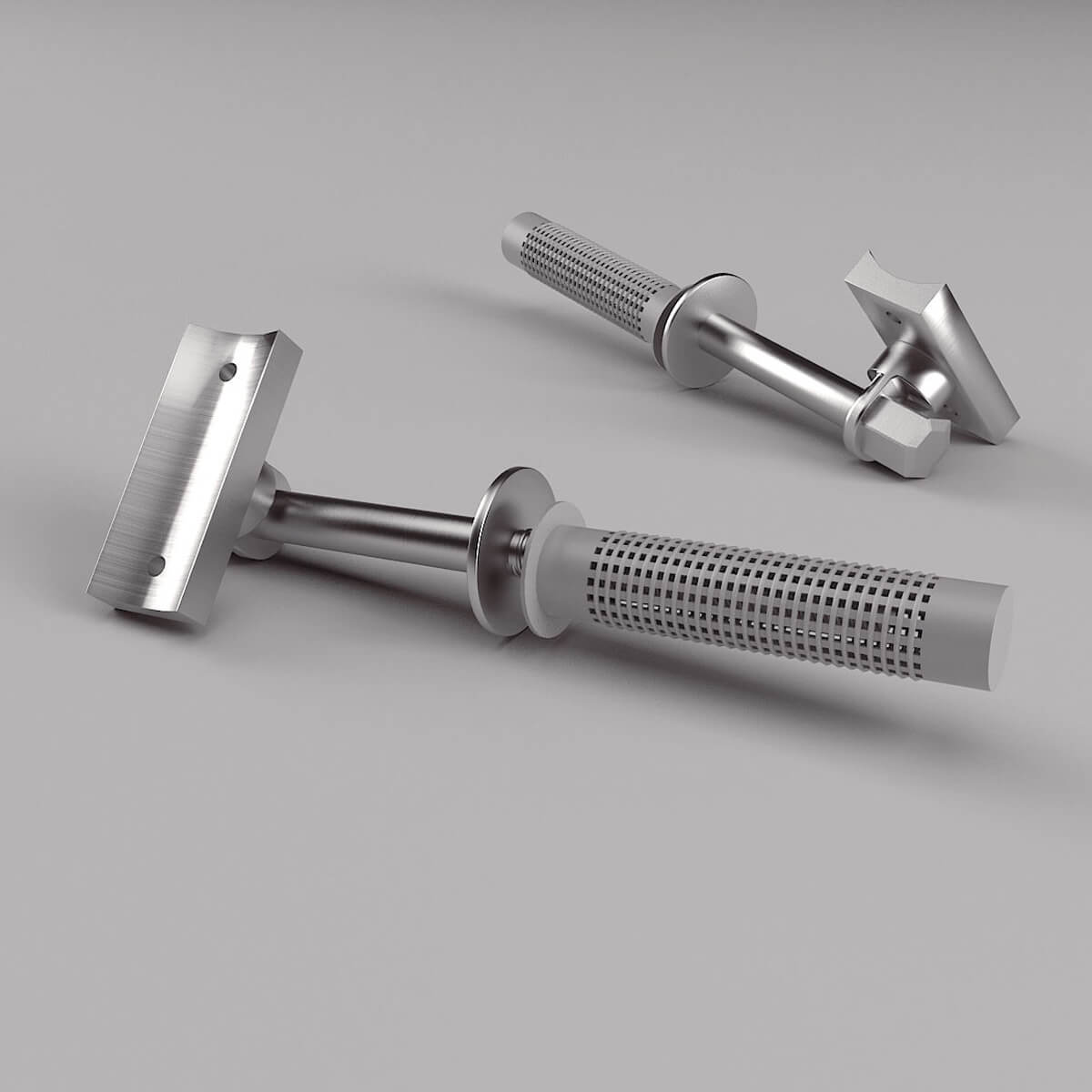

Príchytka držadla skladaná D 16 x 55 mm / M8 TZ-24

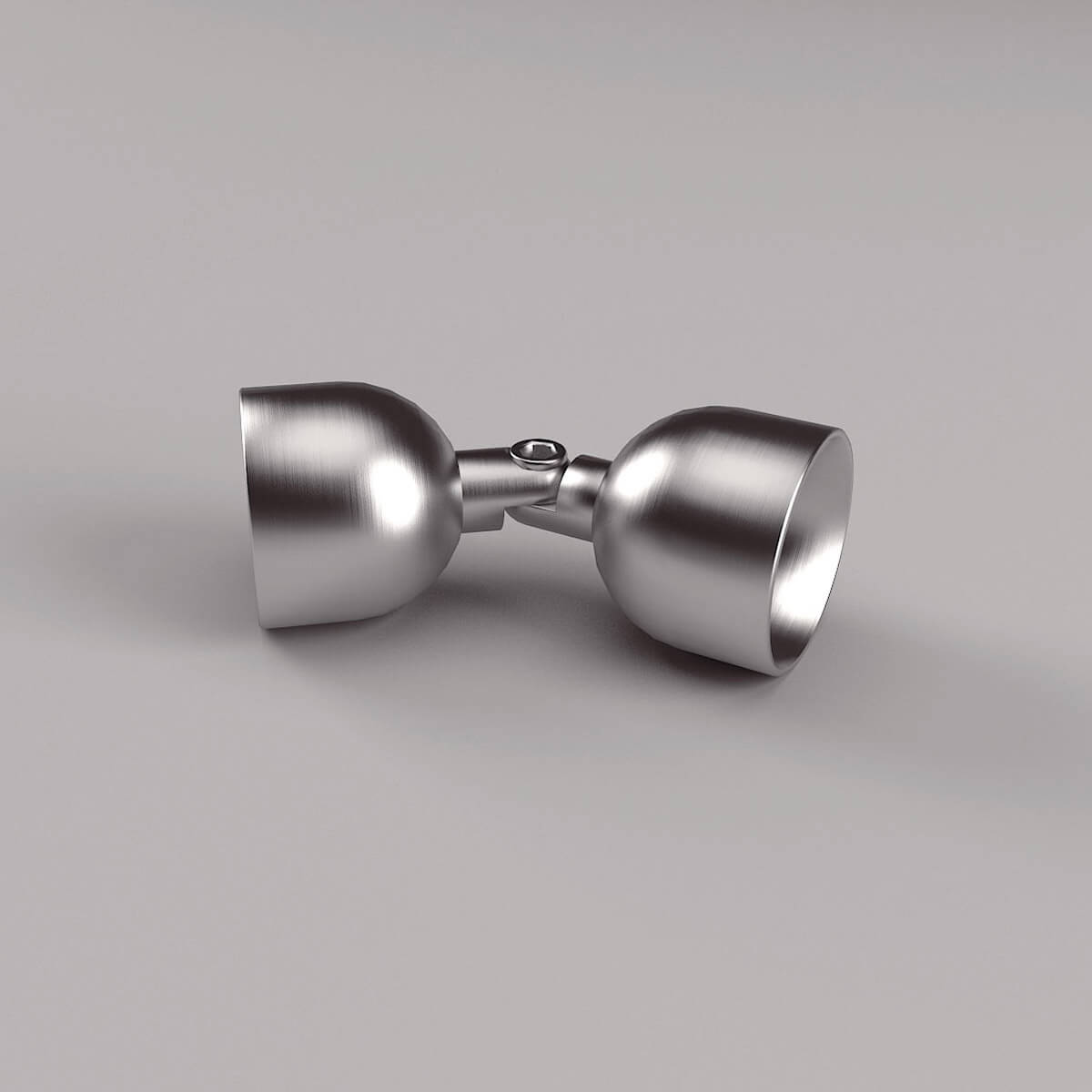

Držadlová spojka – kĺb malý D 40 x 1,5 x 32 mm (2x) – kĺb d 15 mm TZ-25

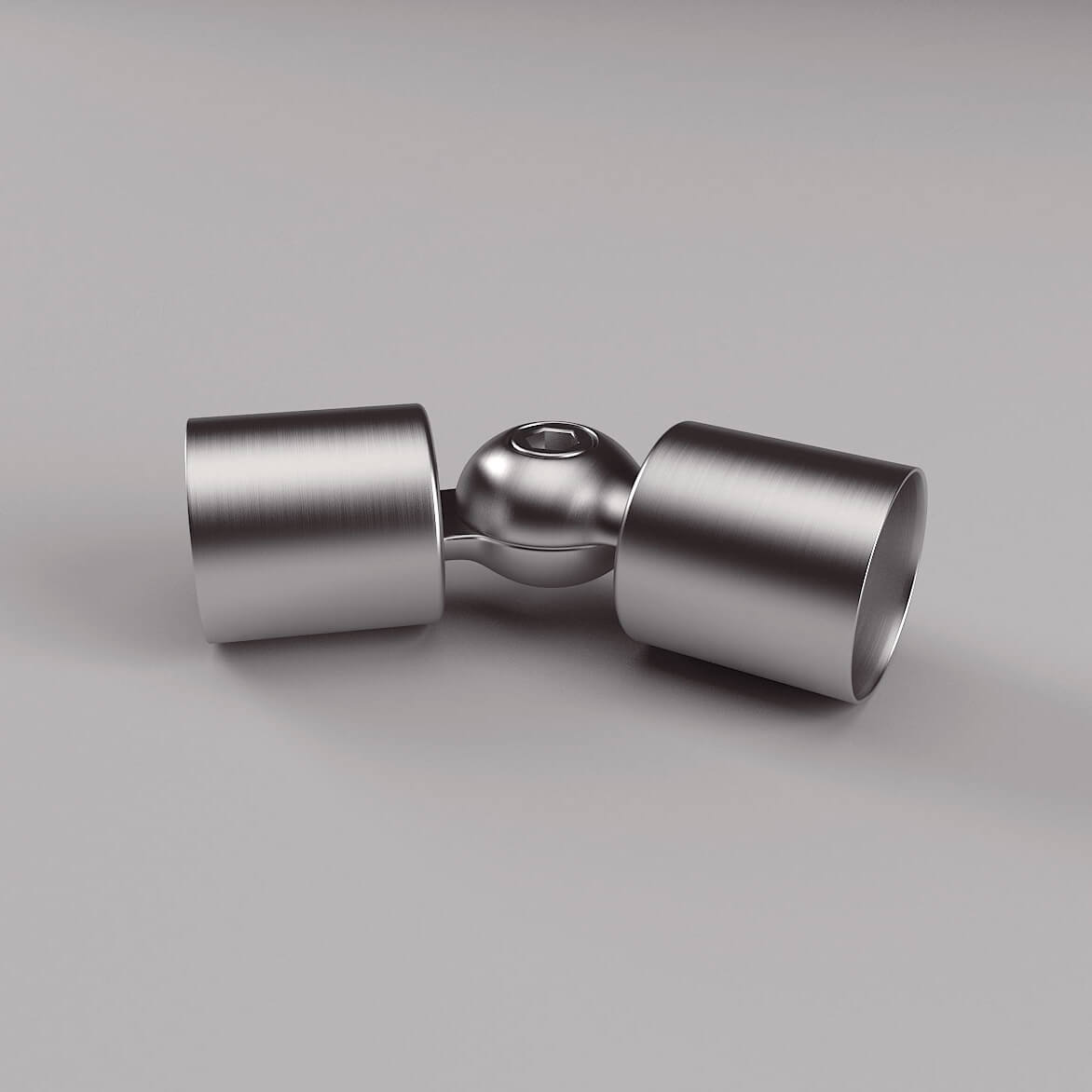

Držadlová spojka – kĺb veľký D 40/37 mm TZ-26

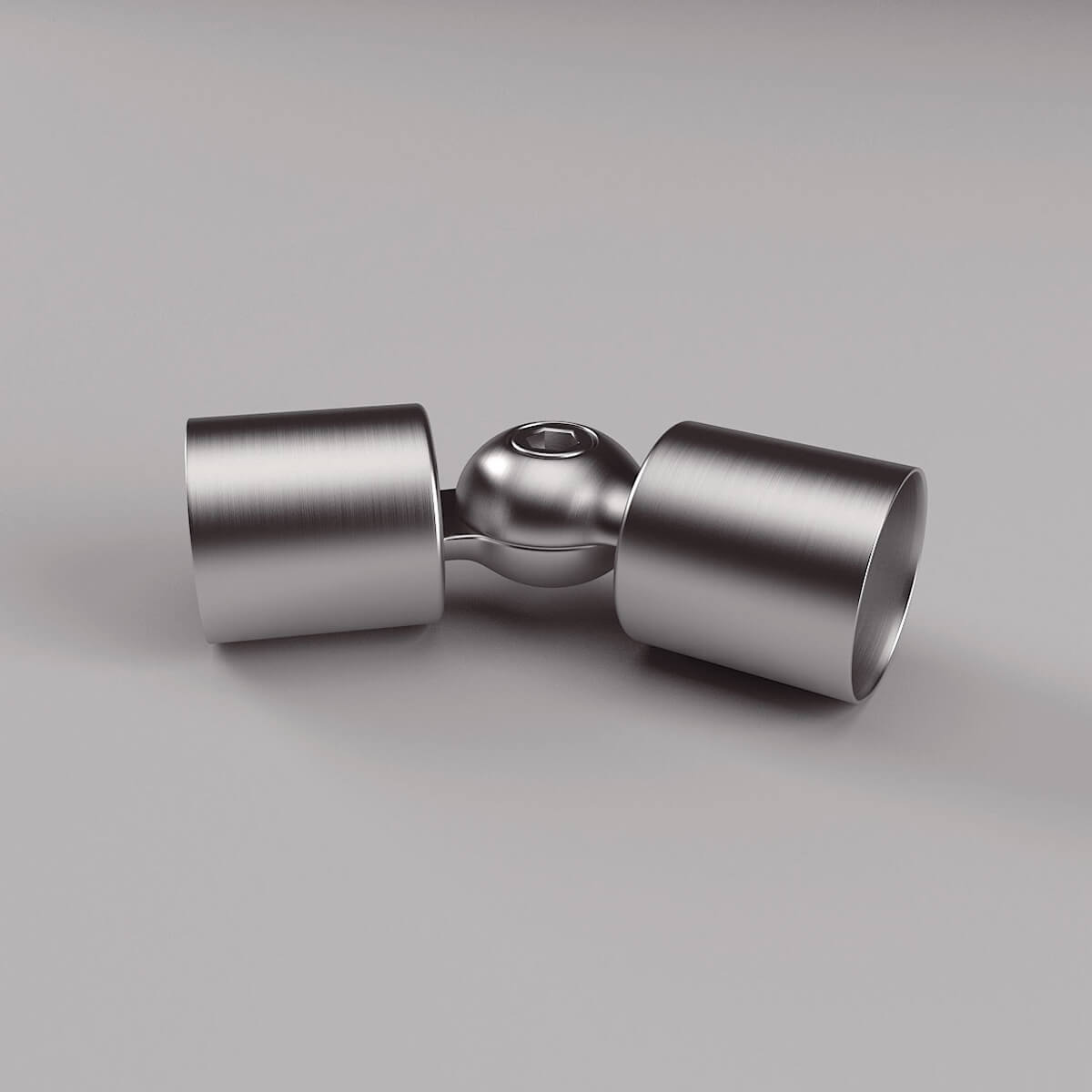

Kĺb výplne ø 10 mm D 12 x 1 x 35 mm – R 6 mm TZ-27

TZ-10	TZ-11	TZ-12	TZ-13
TZ-14	TZ-28	TZ-15	TZ-16
TZ-17	TZ-18	TZ-19	TZ-20
TZ-21	TZ-22	TZ-23	TZ-24
TZ-25	TZ-26	TZ-27

Názov	Technická špecifikácia	Obj. číslo
Stĺpik – horné kotvenie	D 32 x 2 x 900 mm; otvory na 4 a 5 výplní	TZ-10
Stĺpik – bočné kotvenie	D 32 x 2 x 1120 mm; otvory na 4 a 5 výplní	TZ-11
Stĺpik – horné kotvenie s kĺbom	D 32 x 2 x 790 mm / M8; otvory na 4 a 8 výplní	TZ-12
Príchytka výplne	D 27,5 x 18 mm	TZ-13
Výplň priebežná dutá	D 10 x 1,5 mm; 3000 mm	TZ-14
Výplň priebežná plná	D 10 mm; 3000 mm	TZ-28
Ukončenie výplne	D 12 x 1 x 15 mm	TZ-15
Držadlo – drevo	D 40 mm; 3000 mm; 2000 mm	TZ-16
Držadlo – antikoro	D 40 x 1,5 mm; podľa požiadavky	TZ-17
Ukončenie držadla do steny	D 40 x 10 mm	TZ-18
Ukončenie držadla do steny D 60	D 40–60 mm	TZ-19
Ukončenie držadla rádiusové	D 40 x 1,5 x 32 mm	TZ-20
Kĺb pevný 90°	D 40 x 1,5 mm	TZ-21
Kĺb otočný 180°	drevená spojka; 20, 30, 40, 50 mm / R60	TZ-22
Príchytka držadla zváraná	D 10 mm / M10	TZ-23
Príchytka držadla skladaná	D 16 x 55 mm / M8	TZ-24
Držadlová spojka – kĺb malý	D 40 x 1,5 x 32 mm (2x) – kĺb d 15 mm	TZ-25
Držadlová spojka – kĺb veľký	D 40/37 mm	TZ-26
Kĺb výplne ø 10 mm	D 12 x 1 x 35 mm – R 6 mm	TZ-27
